Лабораторная работа №5. Проектирования модели ХД по логической модели



·                  Создание схемы "Звезда" на основе логической модели ХД;

·                  Анализ логической модели;

·                  Определение колонок таблицы фактов;

·                  Определение колонок таблиц измерений.

Алгоритм создания физической модели ХД

·                  Определение базовых таблиц БД;

·                  Определение колонок в таблицах;

·                  Определение типов данных для колонок;

·                  Назначение первичных ключей таблицам;

·                  Задание ограничений NOT NULL на значения колонок;

·                  Создание связей между таблицами.

Логическая модель ХД



Что мы имеем



Логическая модель ХД: Таблица фактов "Продажи" (Sales)

Атрибут	Значение	Тип
Sale_ID	Идентификатор продаж, ключ сущности	Целое
Amount	Сумма платежа	Десятичное
Quantity	Количество	Целое

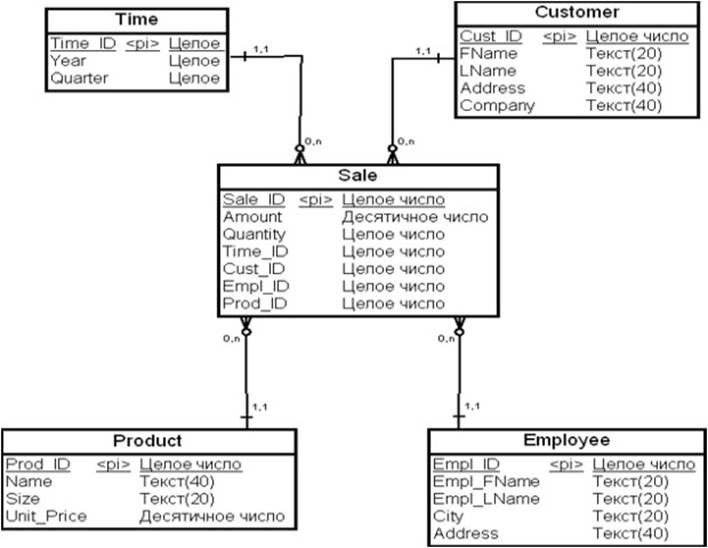

Логическая модель ХД, приведенная на рисунке выше, была разработана для анализа продаж компании в разрезах товары, продавцы, покупатели, время продажи. Она включает в себя четыре сущности для измерений "Время" (Time), "Покупатель" (Customer), "Товар" (Product), "Продавец" (Employee) и одну сущность для фактов "Продажи" (Sale).

Добавление колонок в таблицу фактов

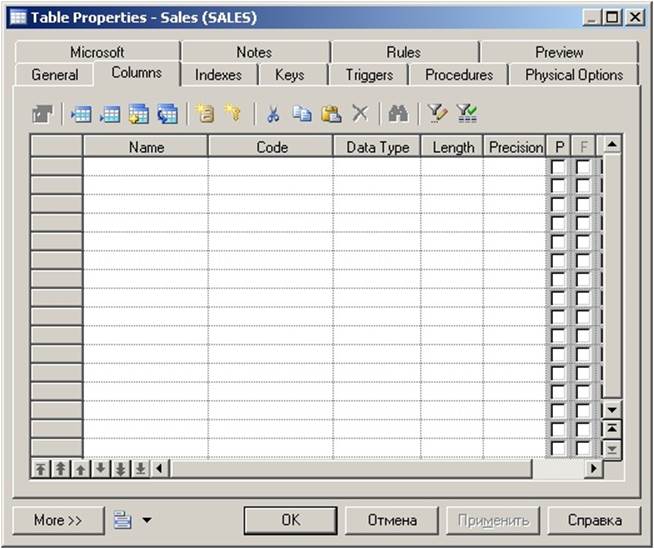

·                  Дважды щелкнув мышью на таблице фактов, открыть диалоговое окно Table Properties;

·                  На диалоговом окне выбрать вкладку Columns;

·                  Определить для каждой колонки имя, тип данных и. т.д.

·                  OK

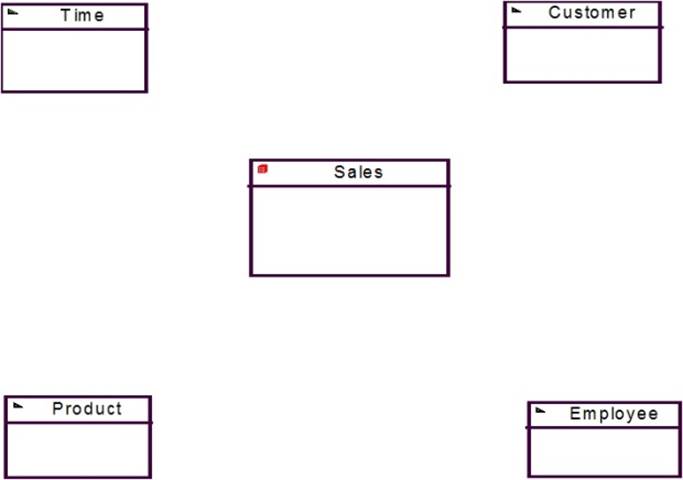

Определение колонок таблицы фактов



Определение колонок таблицы фактов

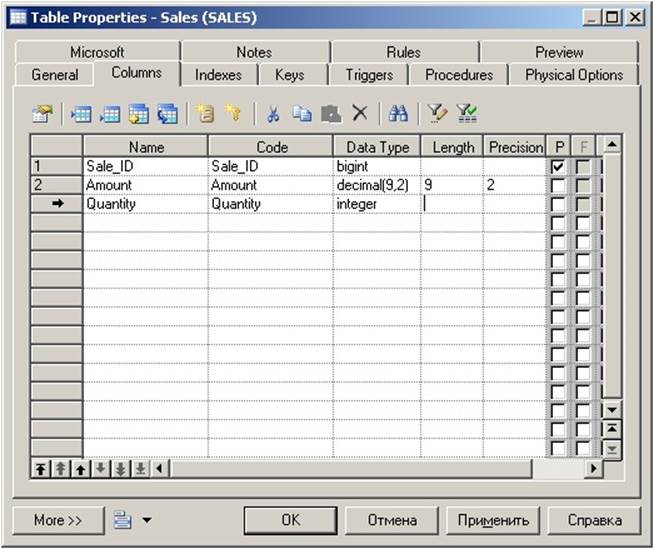

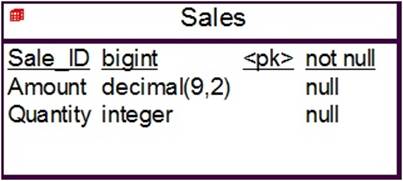

Таблица фактов SALES



Логическая модель ХД: Таблица измерений "Время" (Time)

Атрибут	Значение	Тип
Time_ID	Идентификатор времени, ключ сущности	Целое
Year	Год	Целое
Quartet	Квартал	Целое

Добавление колонок в таблицу измерений

·                  Дважды щелкнув мышью на таблице измерений, открыть диалоговое окно Table Properties;

·                  На диалоговом окне выбрать вкладку Columns;

·                  Определить для каждой колонки имя, тип данных и. т.д.

·                  OK



Создание таблицы измерений Time

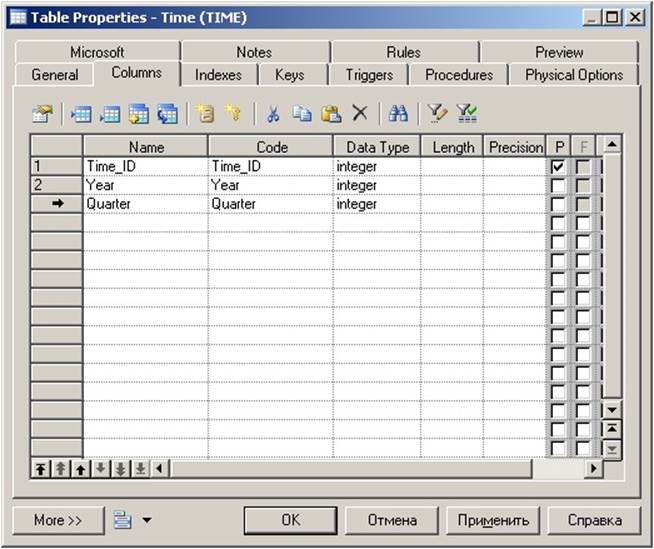

Таблица измерений Time



Задание

·                  Самостоятельно определить колонки таблиц измерений "Продавец", "Товар" и "Покупатель", исходя из схемы логической модели ХД.

Логическая модель ХД: Таблица измерений "Покупатель" (Customer)

Атрибут	Описание	Тип
Cust_ID	Идентификатор покупателя, ключ сущности	Целое
FName	Имя покупателя	Символьное
LName	Фамилия покупателя	Символьное
Address	Адрес покупателя	Символьное
Company	Место работы	Символьное

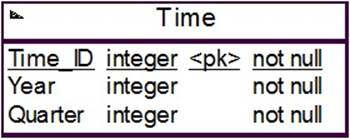

Таблица измерений Time (ответ)



Логическая модель ХД: Таблица измерений "Товар" (Product)

Атрибут	Описание	Тип данных
Prod_ID	Идентификатор товара, ключ сущности	Целое
Name	Наименование товара	Символьное
Size	Габариты товара	Символьное
Unit_Price	Цена товара	Десятичное

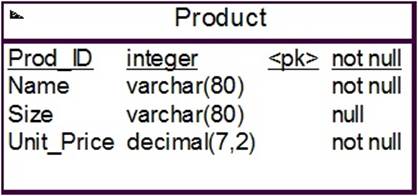

Таблица измерений Product (ответ)



Логическая модель ХД: Таблица измерений "Продавец" (Employee)

Атрибут	Описание	Тип данных
Empl_ID	Идентификатор продавца, ключ сущности	Целое
Empl_FName	Имя продавца	Символьное
Empl_LName	Фамилия продавца	Символьное
Address	Адрес продавца	Символьное

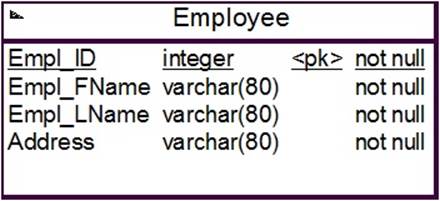

Таблица измерений Employee (ответ)



Установление связей между таблицами модели

·                  На палитре инструментов выбрать элемент модели Reference;

·                  Щелкнуть левой кнопкой мыши на таблице фактов и перетащить стрелку на таблицу измерений.

·                  Обратите внимание на то, что первичный ключ измерения мигрирует в таблицу фактов.

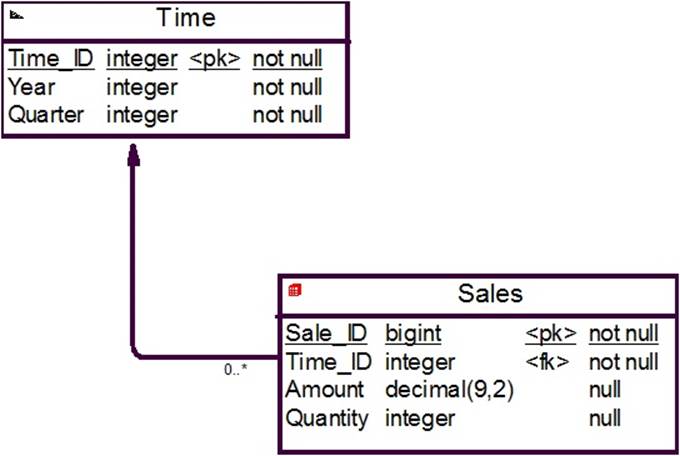

Установление связи между таблицей измерений Time и таблицей фактов Sales



Задание

·                  Самостоятельно установите связи между таблицей фактов и измерениями "Продукт", "Покупатель" и "Продавец".

·                  Таким образом, Вы спроектировали схему "звезда" для анализа продаж компании.

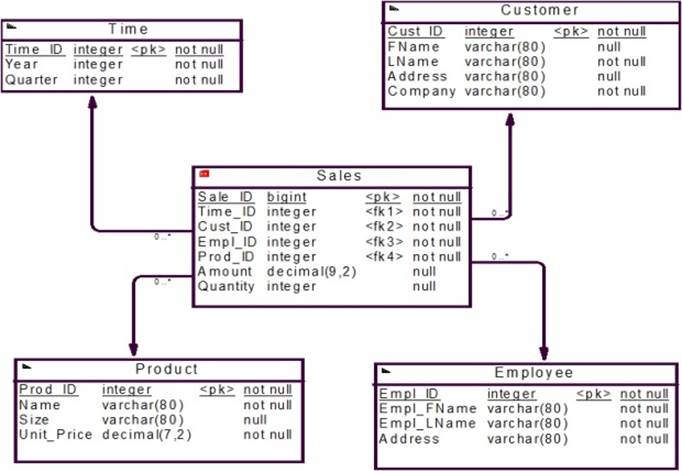

Схема "звезда" для анализа продаж компании



Иерархии

·                  Допустим, что продавцы работают в различных регионах, причем каждый продавец работает только в своем определенном регионе.

·                  Допустим, что руководство компании хочет знать, как работают ее сотрудники в регионах.

·                  Введем в построенную схему "звезда" иерархию "Регион".

Добавление иерархии в измерение

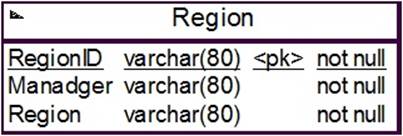

·                  Для этого создадим таблицу измерений "Регион" (Region) с колонками RegionID (PK), Region и Manager.

·                  Установим связь между измерением "Регион" и измерением "Продавец".

·                  В диалоговом окне Table Proreties на вкладке Column для внешнего ключа RegionID установим признак первичного ключа.

·                  OK

При введении иерархии в схему "звезда" мы получаем схему "снежинка".

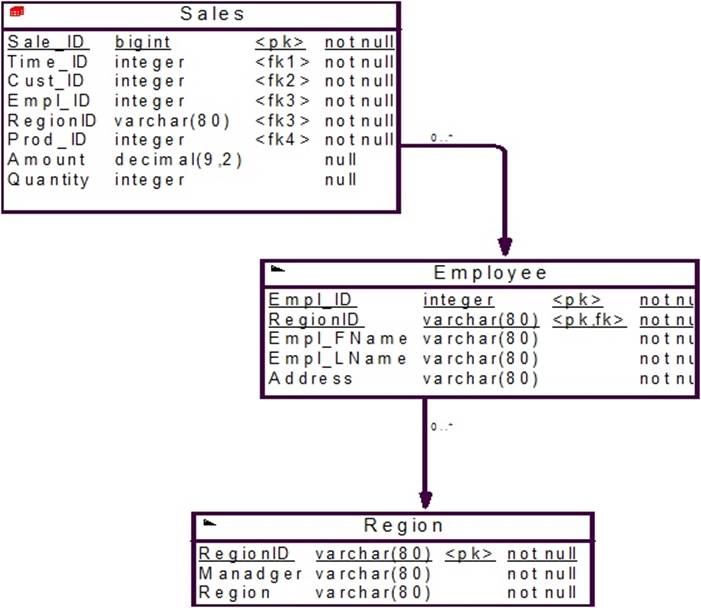

Добавление иерархии в измерение



Добавление иерархии в измерение



Выводы

·                  На этом практикуме Вы:

o        Научились определять колонки для таблиц фактов и измерений;

o        Устанавливать связи между таблицей фактов и измерениями;

o        Научились строить схемы ХД типа "звезда".

o        Научились добавлять иерархии в измерение.



Контрольные вопросы

1.         Как строиться схема типа «Звезда»?

2.         Как добавить иерархии в измерение?

3.         Что такое схема типа «Звезда»?
