ХРАНИЛИЩЕ ДАННЫХ И АНАЛИТИЧЕСКИЕ СИСТЕМЫ

Лабораторная работа №7. Денормализация модели ХД.

· Задачи:

o Что такое денормализация и методы ее реализации;

o Выполнить горизонтальное секционирование таблицы;

o Выполнить вертикальное секционирование таблицы;

o Выполнить объединение таблиц;

o Выполнить денормализацию колонки.

Определения

· Денормализацией называется процесс размещения одних и тех же данных в различных объектах БД с целью увеличить производительность обработки запросов.

· Индикаторы на деномализацию:

o Критические запросы, обращающиеся к данным более, чем одной таблицы;

o Вычисления на колонках одной таблицы;

o Различные пользователи обращаются к таблицам по разным схемам доступа;

o Частота использования колонок в запросах.

Методы денормализации

· Горизонтальное секционирование используется для разделения таблицы на несколько таблиц с теми же колонками, но меньшим числом строк.

· Вертикальное секционирование используется для разделения таблицы на несколько таблиц с одинаковым числом строк, но с различным набором колонок.

· Объединение таблиц используется для исключения соединений между таблицами путем объединения таблиц в одну.

· Денормализация колонки используется для исключения соединений между таблицами путем дублирования колонки в этих таблицах.

Горизонтальное секционирование

· Предположим, что маркетинговая служба анализирует постоянно продажи текущего года, а по годам анализ продаж выполняется один раз в году. Тогда целесообразно с целью увеличения производительности запросов выполнить горизонтальное секционирование таблицыфактов "Продажи" (Sale) по годам.

Рассмотрим, как CASE средства помогают проектировщику данных выполнять секционирование таблиц многомерной модели данных.

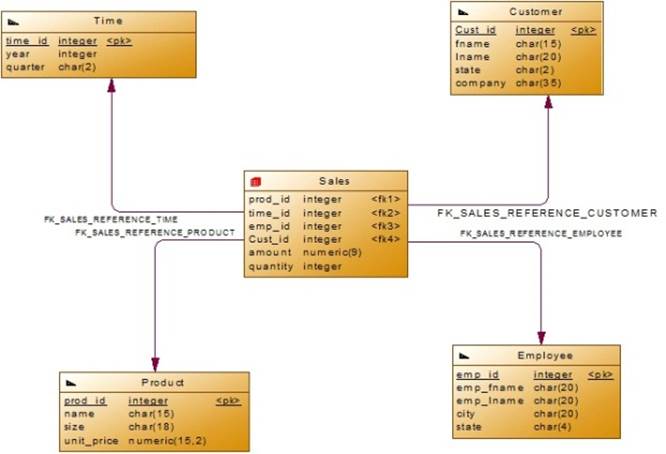

Модель ХД

Горизонтальное секционирование

· Для этого введем в таблицу фактов Sales атрибут "Год продажи" (Sale_year) в качестве ключа секционирования.

· Для того, чтобы выполнить горизонтальное секционирования таблицы фактов "Продажи" (Sale) можно щелкнуть правой кнопкой мыши на таблице фактов и из всплывающего меню выбрать пункт "Горизонтальное секционирование" (Horizontal Partitioning).

Ключ для горизонтального секционирования

Горизонтальное секционирование

· На экране появится диалоговое окно "Выбор таблицы для секционирования" (Partitioned Table Selection). Выбрав таблицу "Продажи" (Sale), нажмите на кнопку "Далее".

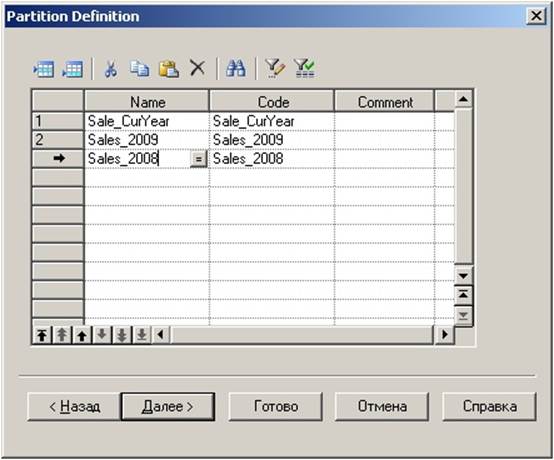

· На экране появится диалоговое окно "Определение секций" (Partition Definitions), в котором необходимо определить имена секций (пусть это будут имена Sale_CurYear, Sale_2009 и Sale_2008) и нажать на кнопку "Далее".

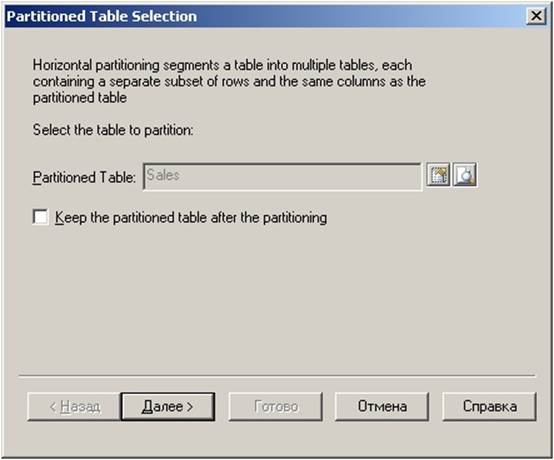

Выбор таблицы для горизонтального секционирования

Определение имен секций

Горизонтальное секционирование

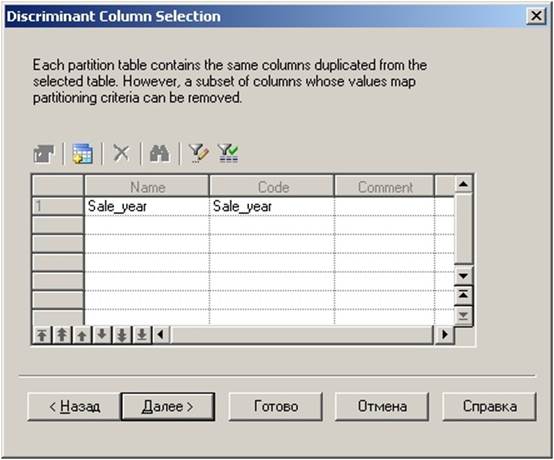

· На экране появится диалоговое окно "Выбор дискриминантной колонки" (Discriminant Column Selection). Дисериминантная колонка – этого колонка таблицы, которая входит в критерий секционирования, поэтому ее не обязательно хранить в секциях.

· Щелкнув левой кнопкой мыши на пиктограмме "Добавить строку", вы активизируете диалоговое окно "Выбор" (Selection). Выберем в списке колонок колонку "Год продажи" (SALE_YEAR), по которой будет выполняться секционирование и нажмем кнопки "ОК" и "Далее".

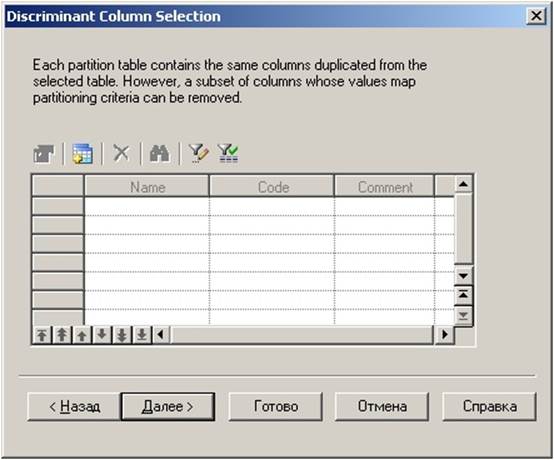

Выбор дискриминантной колонки

Горизонтальное секционирование

· На экране появится диалоговое окно "Информация о секционировании" (Partitioning Information).

· Далее нажмем кнопку "Готово". После расстановки на рабочем пространстве секций получим многомерную модель данных с секционированной таблицей "Продажи" (Sale).

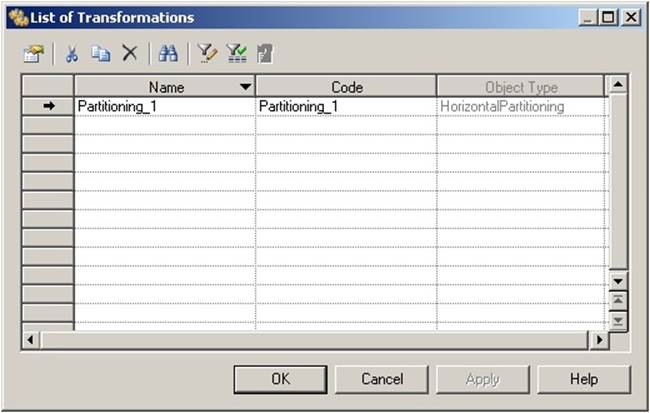

· Чтобы удалить секционирование, выберите пункт меню Model->Transformations и в появившемся диалоговом окне List of Transformations удалите определение секционирования таблицы.

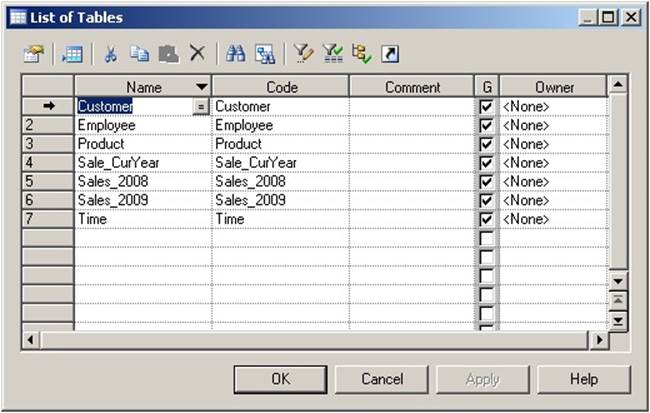

· Секции таблицы становятся независимыми и их нужно будет удалить через пункт меню Model->Table в диалоговом окне List of Tables.

Определение секционирования

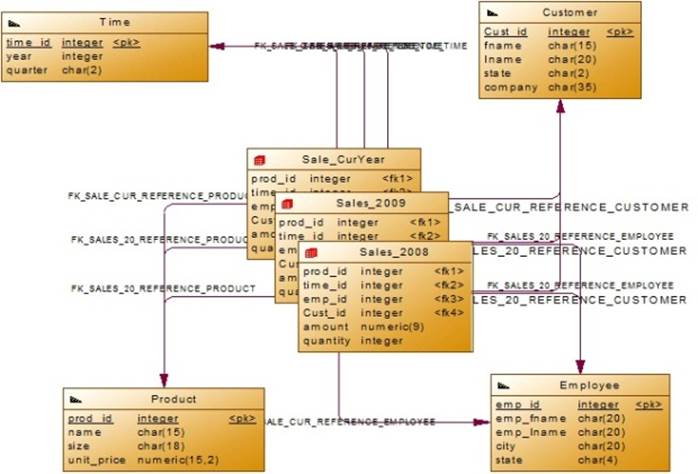

Модель ХД с секционированной таблицей фактов

Удаление секционирования

Удаление секций

Ключ секционирования удаляется автоматически

Вертикальное секционирование

· Вертикальное секционирование состоит в сегментации исходной таблицы с одним и темже первичным ключом, но с различными колонками.

· Выполним вертикальное секционирование таблицы измерения Customer.

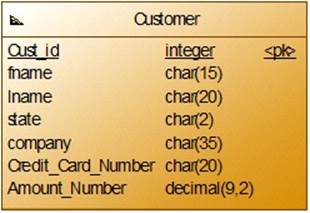

· Для этого сначала в таблицу Customer добавим данные о кредитах покупателя Credit_Card_Number и Amount_Number. В этом случае имеет смысл отделить данные о кредитах от других данных таблицы.

Вертикальное секционирование

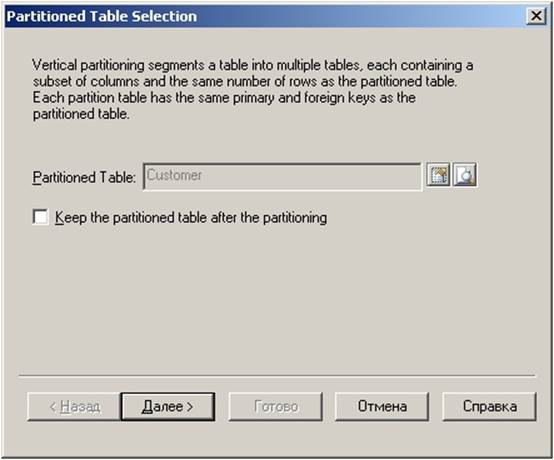

· Активизируйте таблицу Customer. В всплывающем по правой кнопке меню пвыберите вертикальное секционирование. Нажмите кнопку "Далее".

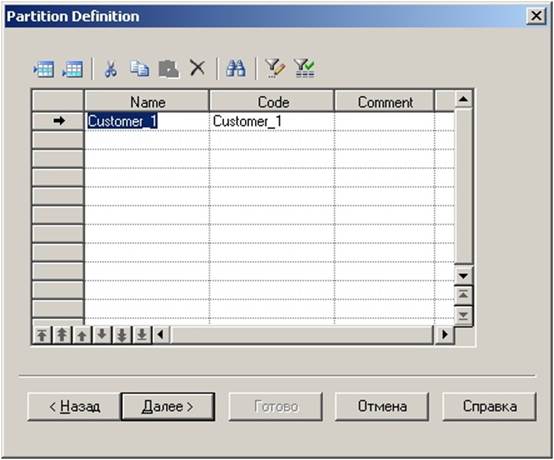

· В появившемся диалоговом окне присвойте имя объекту. Нажмите кнопку "Далее".

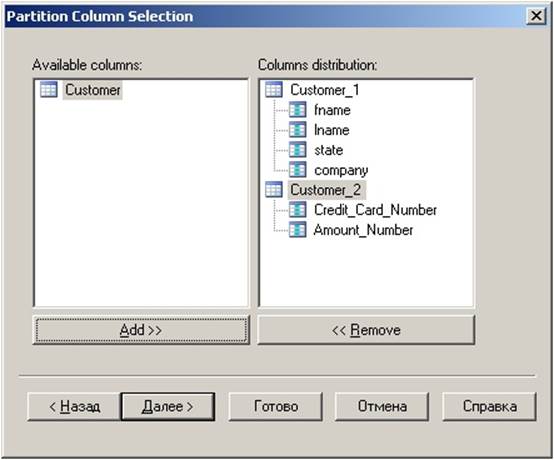

· В появившемся диалоговом окне Partition Column Selection растащите колонки по таблицам. Нажмите кнопку "Готово".

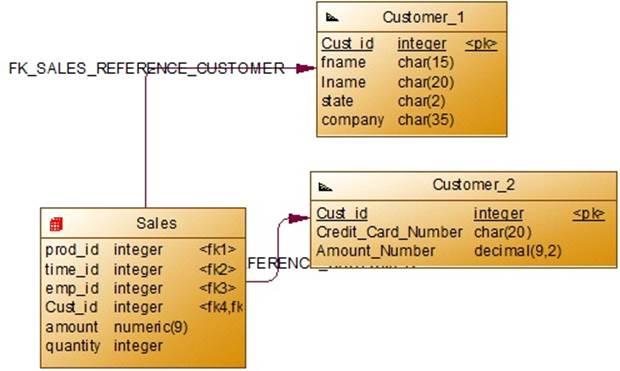

· Вы получили вертикальное разбиение таблицы.

Вертикальное секционирование

Объединение таблиц

· Для того, чтобы продемонстрировать объединение таблиц добавим в исходную модель таблицу Order, связанную с таблицей измерения Customer.

· Для такой модификации модели ХД целесообразно объединить таблицы Customer и Order в одну, чтобы оптимизировать соединения.

· Выберитепунктменю Tools-"Denormalization-"Table Collapsing.

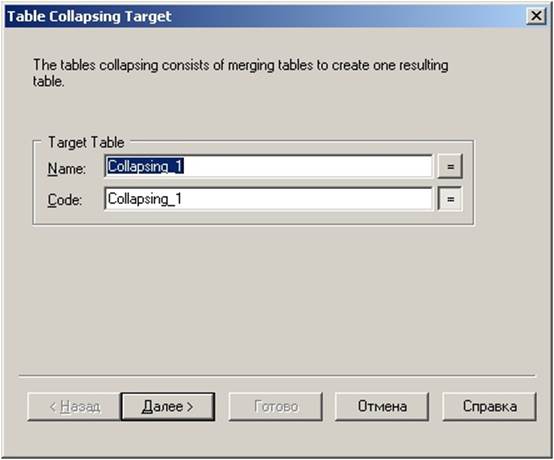

· В появившемся диалоговом окне Table Collapsing Target определите имя новой таблицы. Нажмите кнопку "Далее".

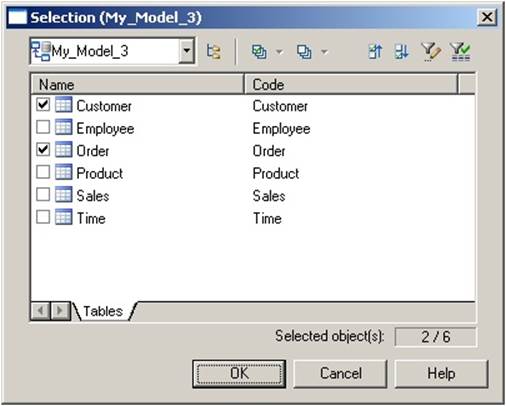

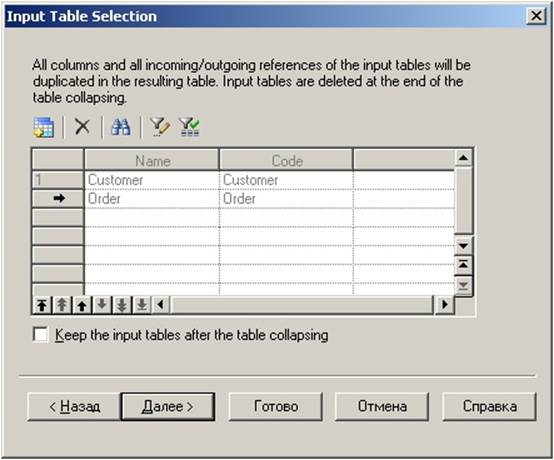

· В появившемся диалоговом окне выберите для объединения. Нажмите кнопку "Далее".

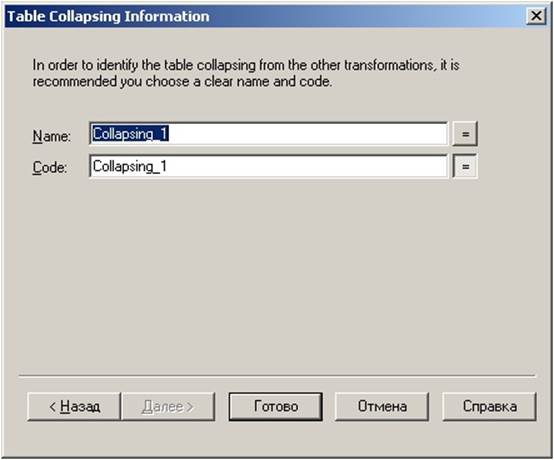

· Нажмите кнопку "Готово".

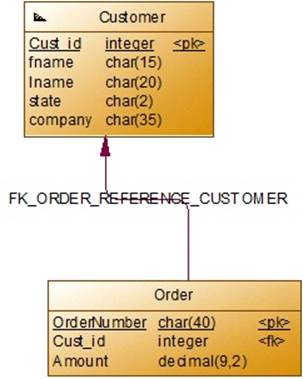

Объединение таблиц: расширение модели

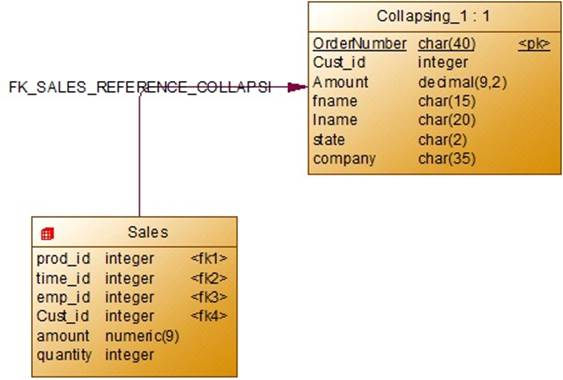

Объединение таблиц

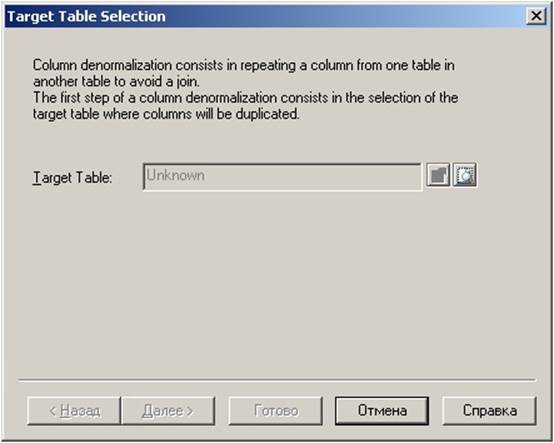

Денормализация колонки

· Для демонстрации метода денормализации колонки расширим исходную модель данных.

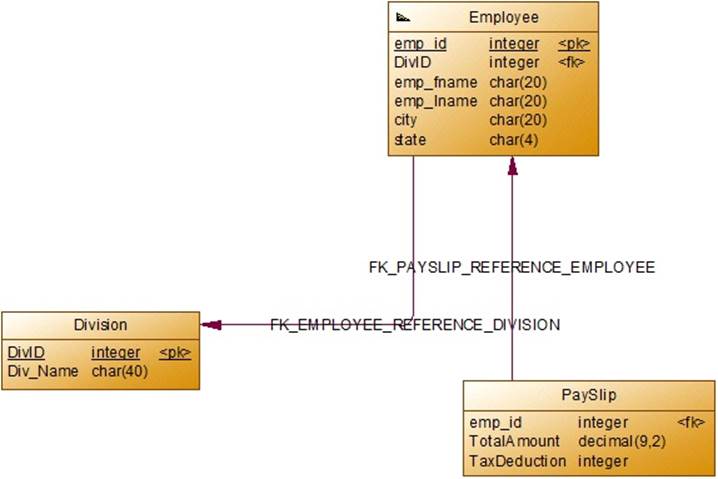

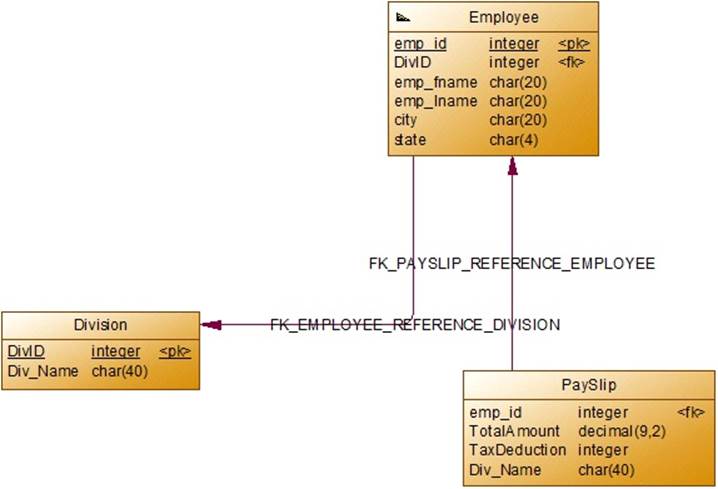

· Добавим в исходную модель две таблицы Devision (Отдел) и PaySlip (Платежная расписка).

· Допустим, что мы хотим, чтобы наименование отдела появлялось в платежной расписке при печати. Тогда, чтобы сократить число соединений мы можем выполнить денормализацию колонки Div_Name.
