ХРАНИЛИЩЕ ДАННЫХ И АНАЛИТИЧЕСКИЕ СИСТЕМЫ

Лабораторная работа №9. Моделирование ХД.

· Задача:

o Закрепить навыки разработки моделирования ХД:

§ Модифицировать физическую модель данных;

§ Разработать модель ХД;

§ Определить отображение на источник данных;

§ Генерировать скрипт извлечения данных;

§ Разработать многомерные диаграммы;

§ Генерировать кубы данных;

o Подвести итоги практических занятий.

Создание физической модели данных учебного примера

· Структура БД учебного примера находится в файле PDMBerore.sql, как в файле генерации БД для некоторой СУБД.

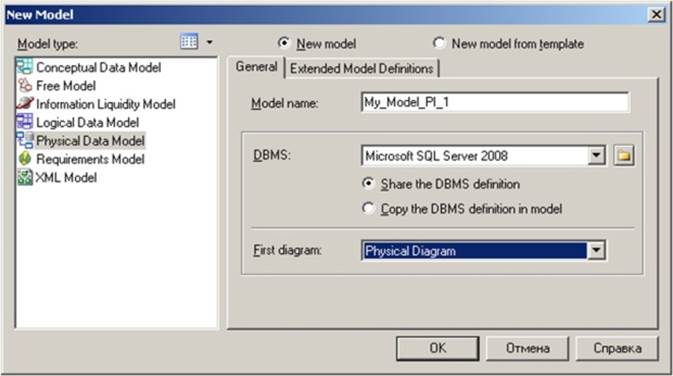

· Создайте новую физическую модель My_Model_PI_1, СУБД MS SQL Server 2008.

· Сохраните созданную новую модель на диске.

Откроем новую физическую модель данных

Выполнить реинжениринг модели из скрипта создания БД

· Выберитепунктменю Database -> Update Model from Database ;

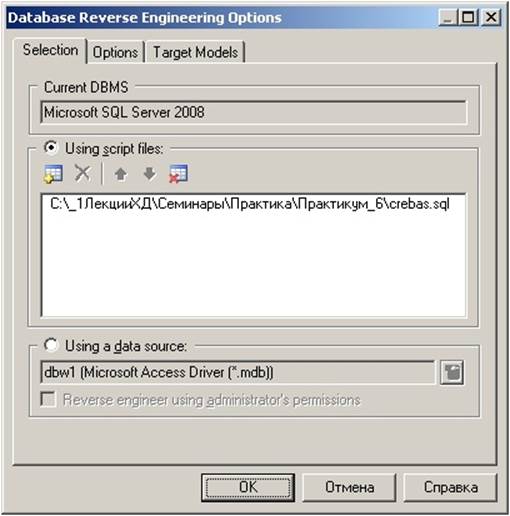

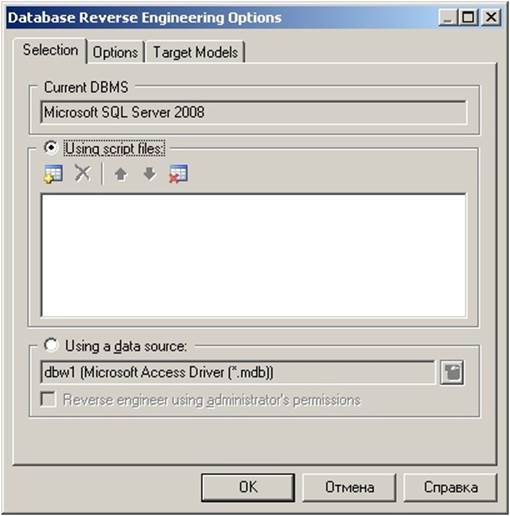

· Впоявившемсядиалоговомокне Database Reverse Engineering Options установите Using script files;

· Выберите файл createbas.sql

· Нажмите ОК.

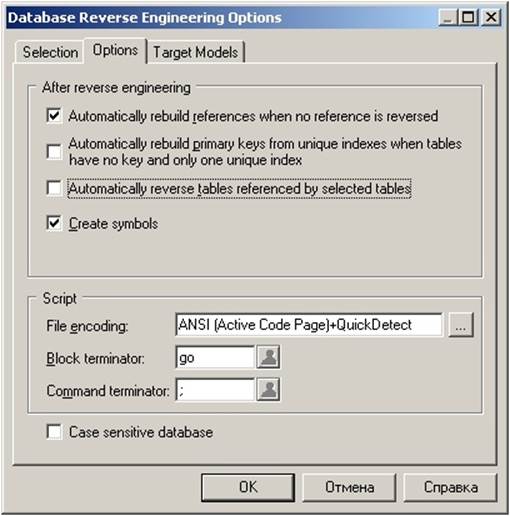

Реинжениринг физической модели из скрипта создания БД

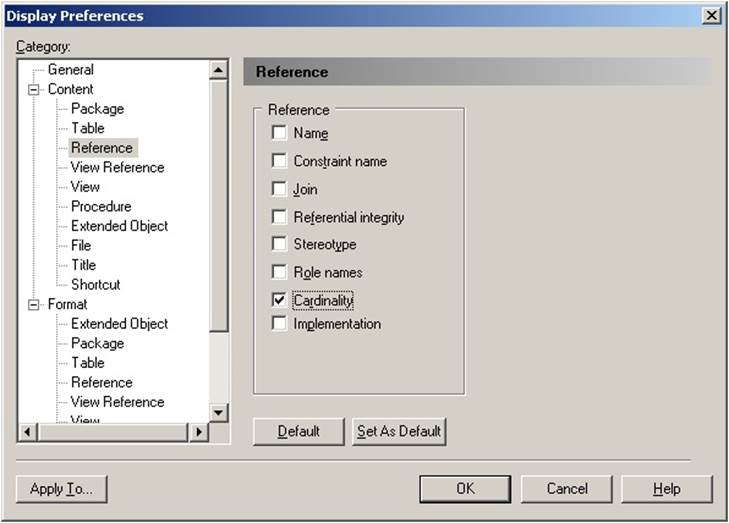

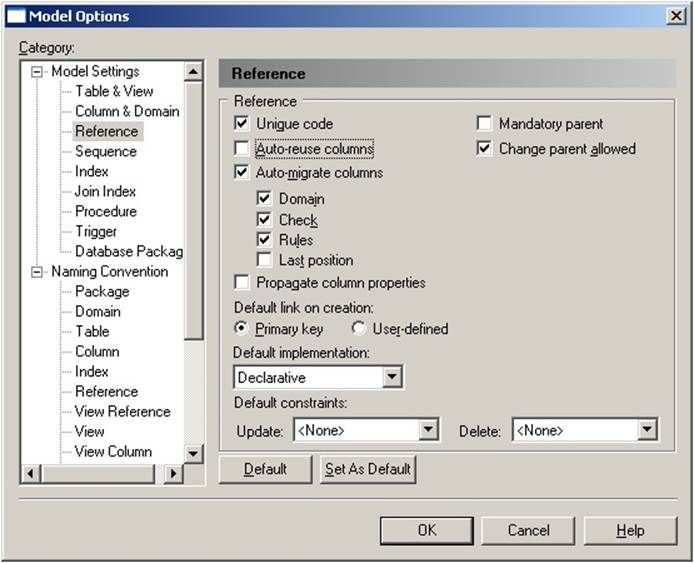

Модификация опций физической модели БД

· Поменяйте название отношения на кардинальность отношения.

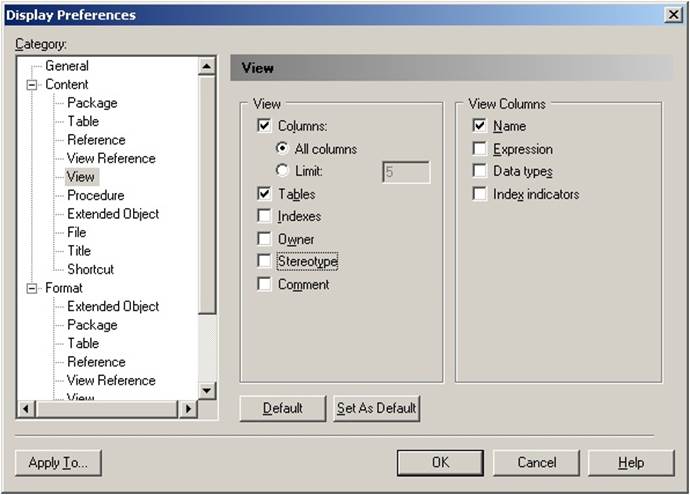

· Определим свойства представления:

o Показать все колонки, их имена и таблицы;

· Измените свойства визуализации модели на экране.

· Разместить объекты на экране, чтобы схема лучше читалась.

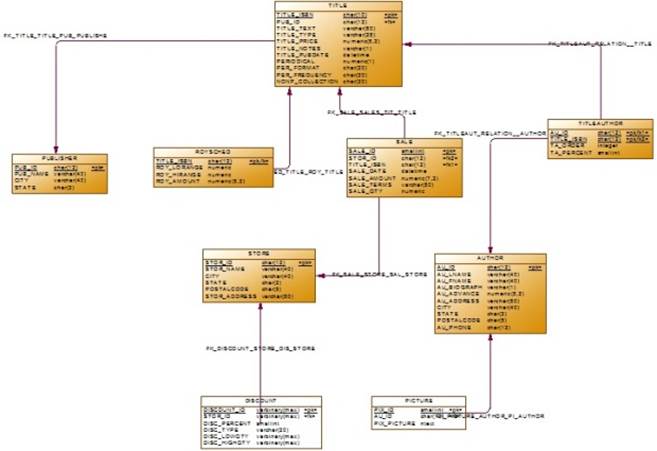

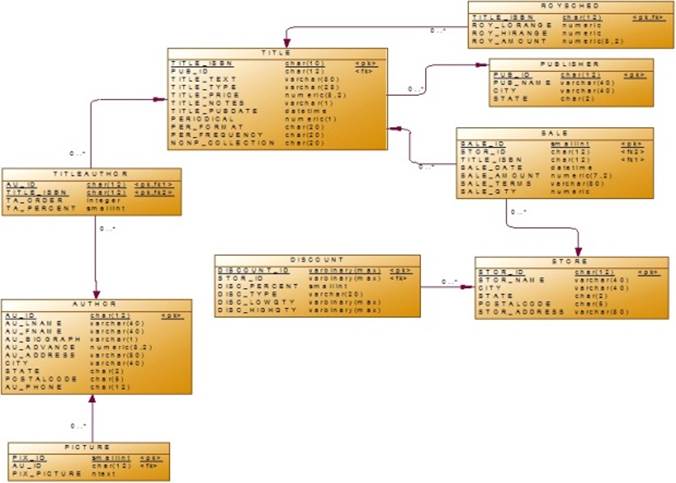

Модификация модели БД

Модификация физической модели БД

· Создайте таблицу History, которая будет содержать данные о всех продажах.

· Добавьте колонки Title_ISBN (PK), Title_Price, Title_Text используя кнопку "Добавить колонку" на вкладке "Колонки".

· Добавьте колонкe Total_Sales.

· Создайте индекс по первичному ключу.

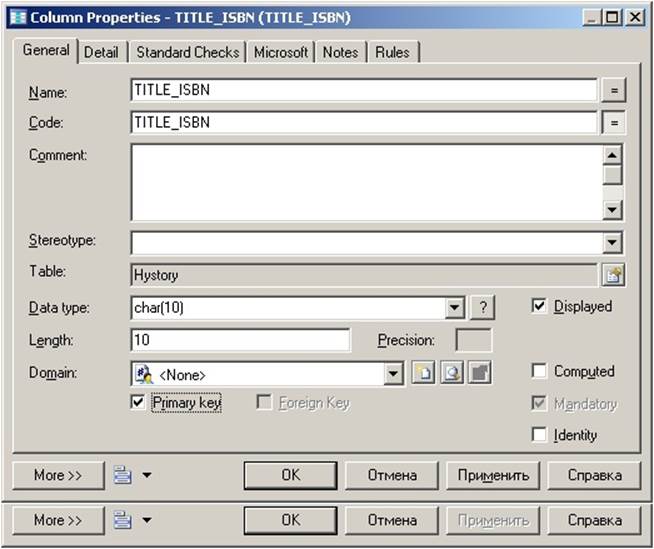

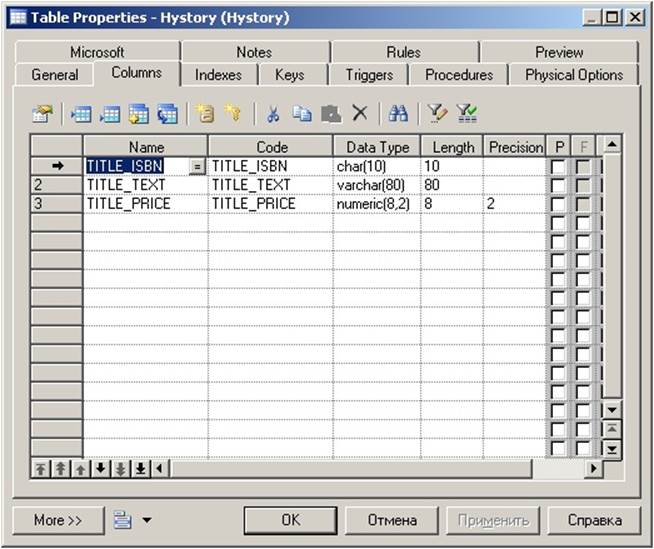

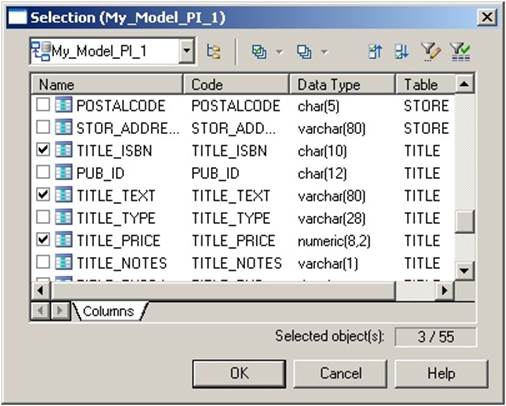

Добавление колонок в новую таблицу

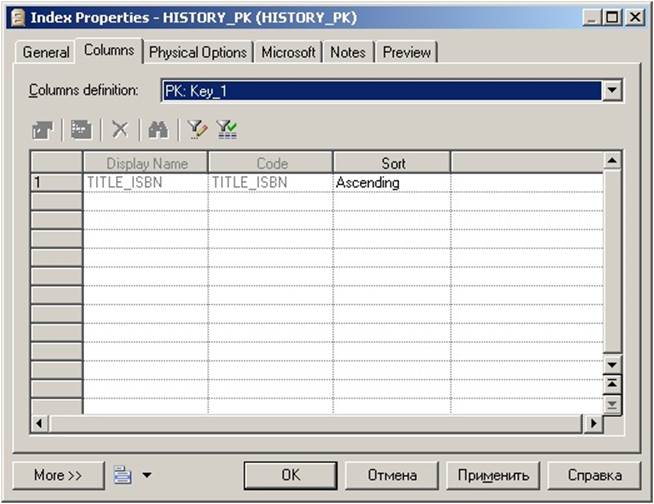

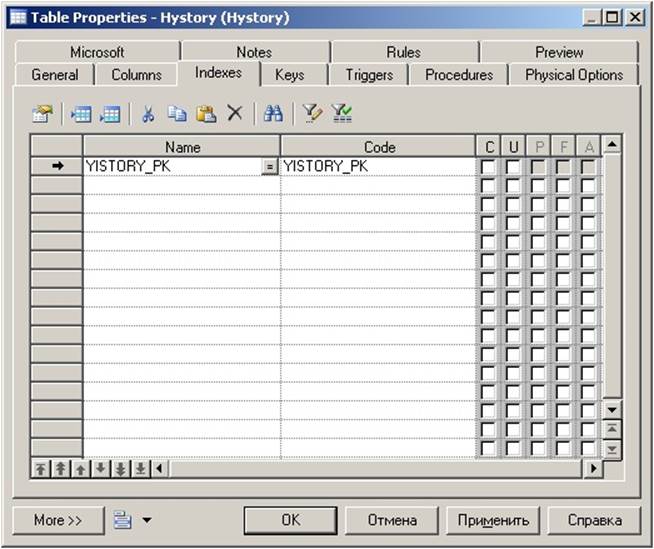

Создание индекса для новой таблицы

Создание новой таблицы модели

Модификация физической модели БД

· Установите связь между таблицей History (потомок) и таблицей TITLE (родительская).

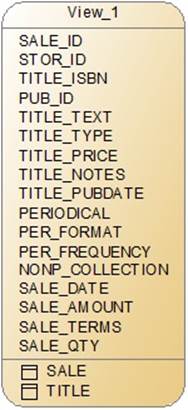

· Создайте представление на таблицы TITLE и SALES (выделите эти таблицы и связи между ними, выберите пункт меню Tools->Create View).

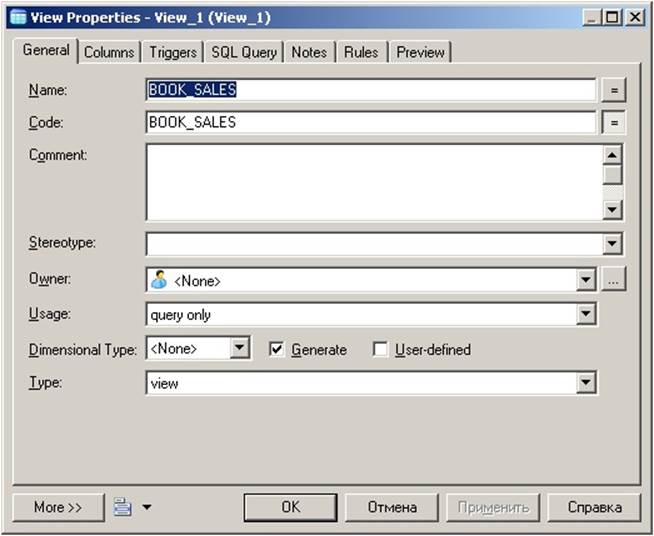

· Присвойте представлению имя BOOK_SALES. Оставьте только те колонки, которые отвечают названию представления.

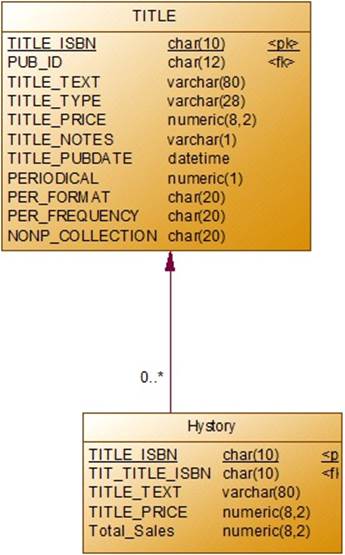

Определение связи новой таблицы модели

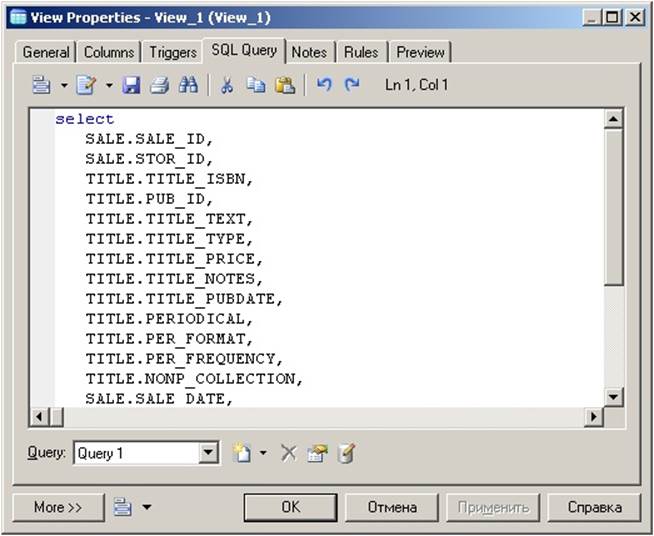

Создание представления

Проектирование модели ХД

· Физическая модель данных OLTP системы, с которой мы работали, будет корпоративной моделью данных для разрабатываемого ХД.

· Допустим, что киоск данных разрабатывается для анализа продаваемости книг авторов.

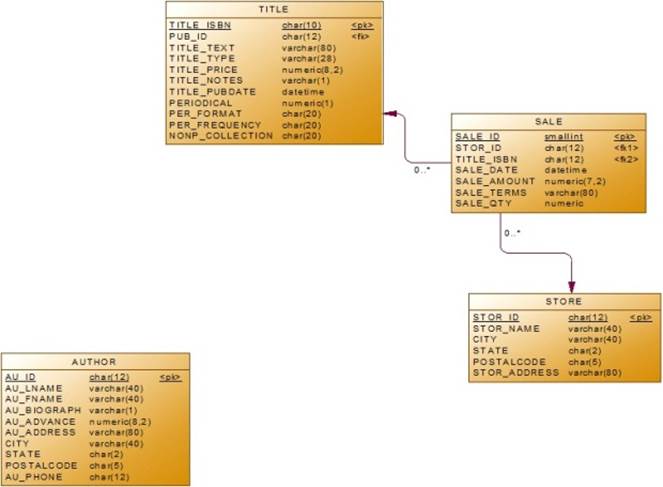

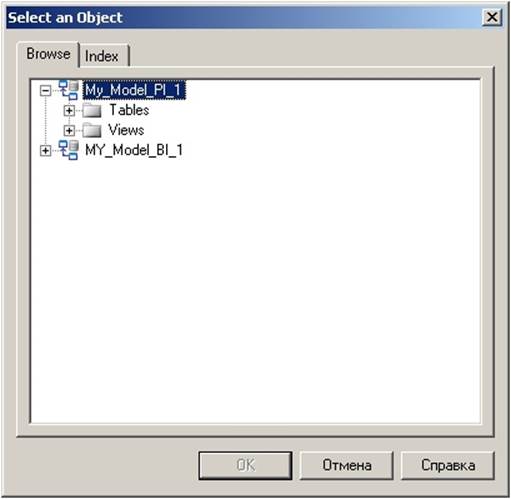

· Создайте новую модель данных и скопируйте в нее таблицы AUTHOR, TITLE, SALE, STORE, связи TITLE и SALE, SALE и STORE.

Создание представления

Проектирование модели ХД

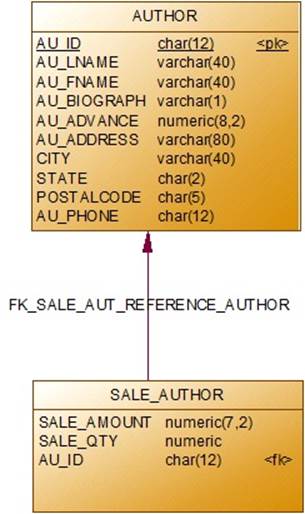

· Создайте таблицу SALE_AUTHOR, которая будет использоваться для сбора данных о числе и объемах продаж автора из OLTP системы.

· Довавьтеколонки AU_ID, SALE_AMOUNT и SALE_QTY

· TITLE, SALE, STORE, связи TITLE и SALE, SALE и STORE.

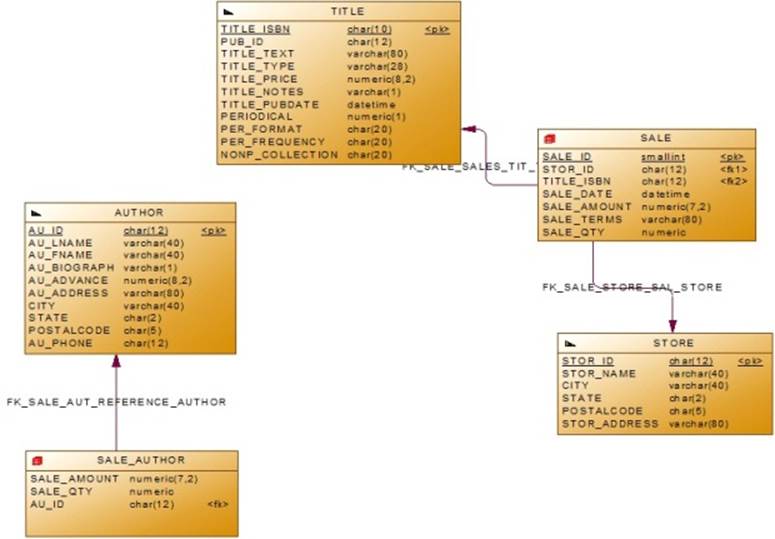

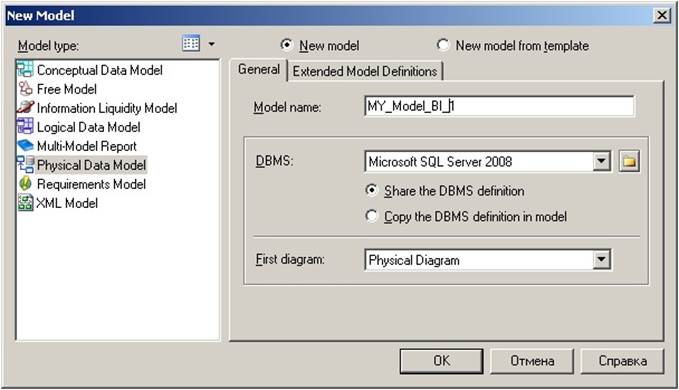

Создание новой модели ХД

Создание новой таблицы ХД

Создание новой связи

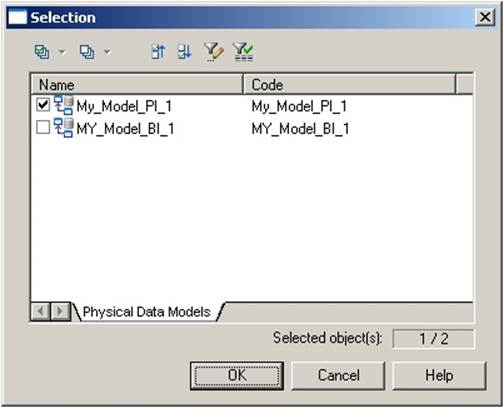

Определение источников данных для модели ХД

· Процесс связывания таблиц OLTP системы и ХД называется установлением отображения реляционное в реляционное.

· Источник данных используется для определения того, где данные будут экстрагироваться и преобразовываться.

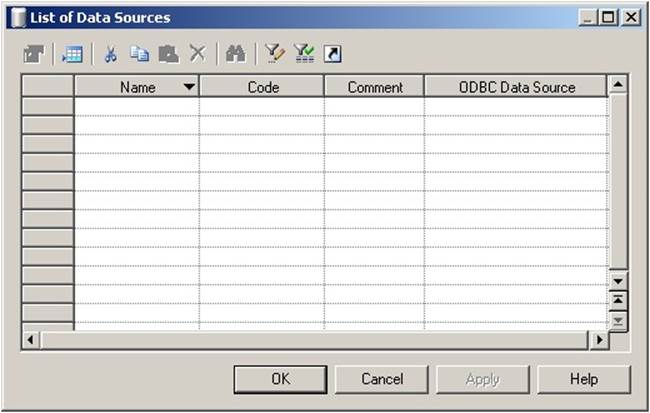

· Выберите пункт меню Model->Data Source, определите источник данных с именем OLTP_DataSource.

· Откройте свойства источника данных и изучите вкладки.

Определение источника данных

Определение отображения

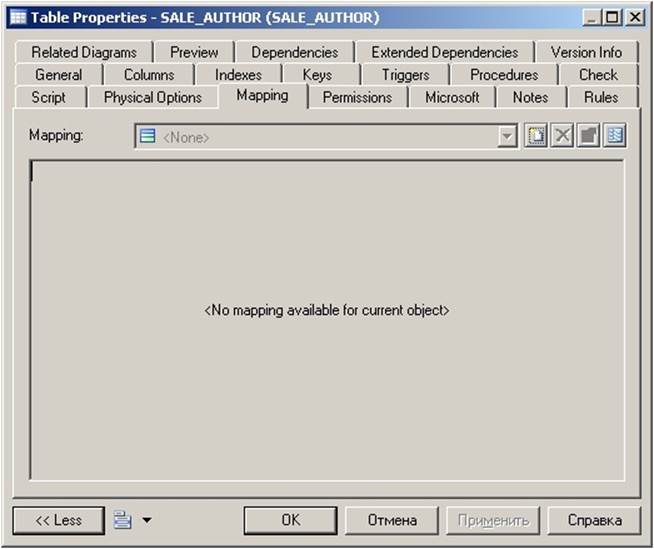

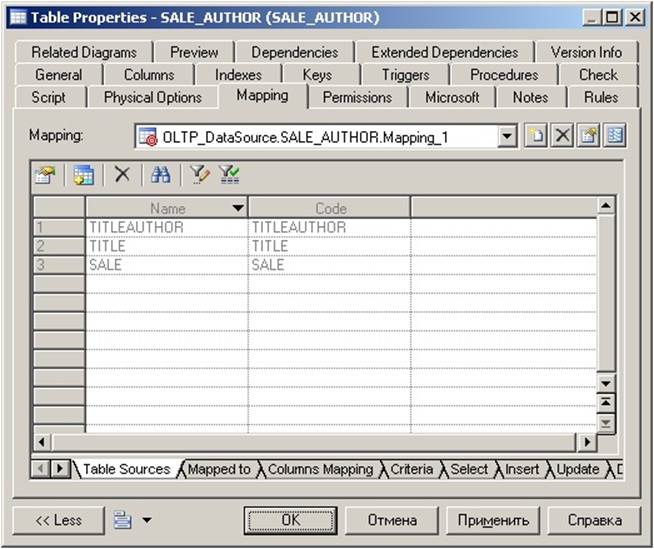

· Отобразите SALE_AUTHOR на таблицы OLTP системы (какие?).

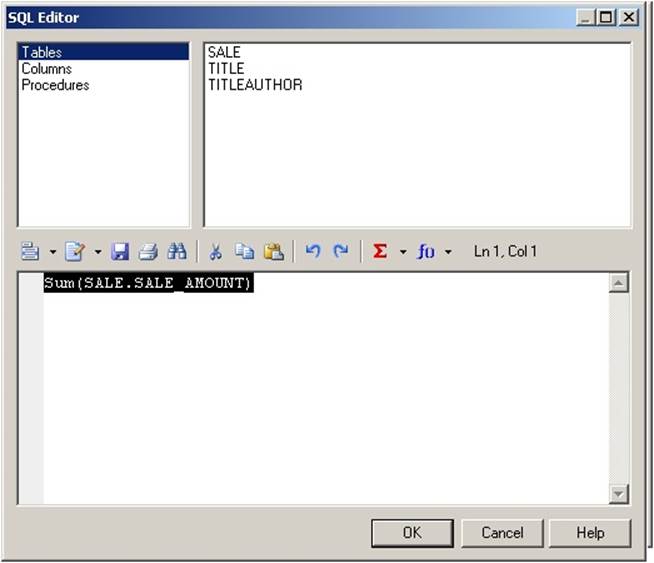

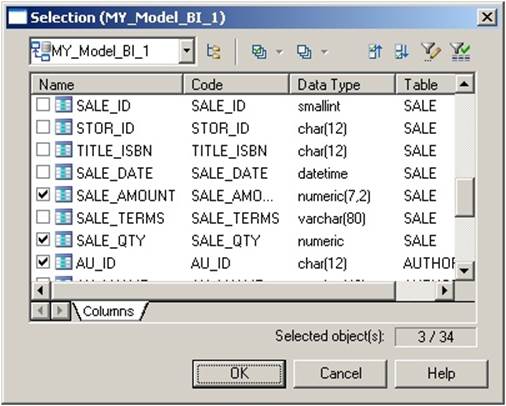

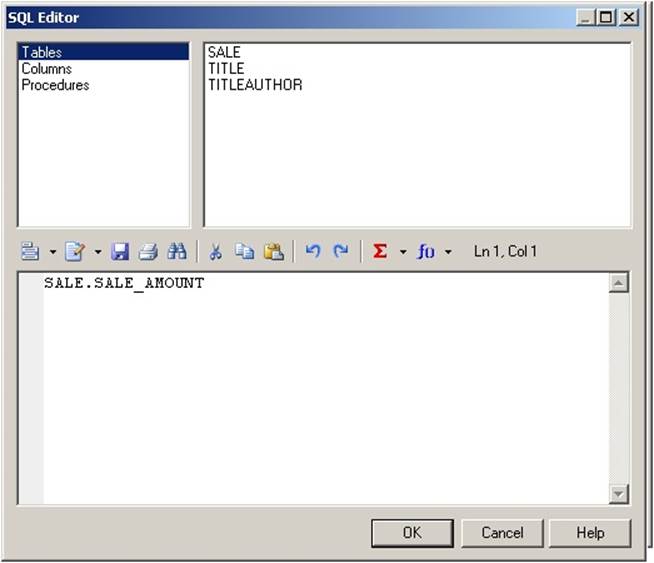

· Вызовите SQL редактор и укажите Sum(SALE.SALE_AMOUNT) для запроса.

· Аналогично для sum(SALE.SALE_QTY).

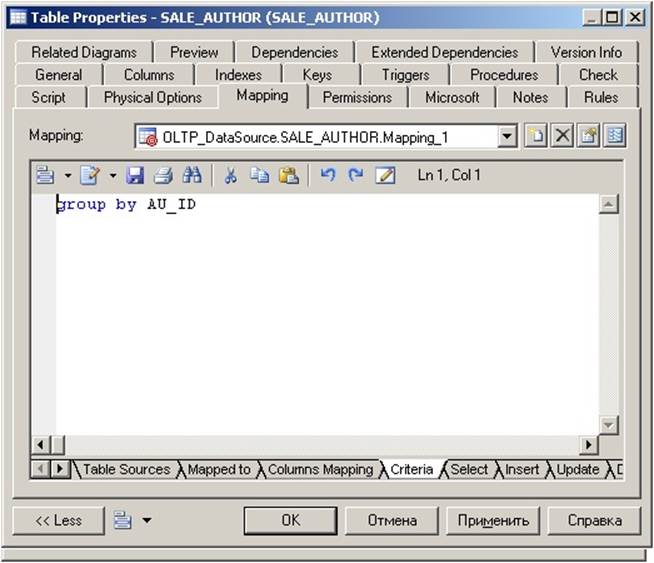

· Откройте вкладку Criteria и определите группировку по колонке AU_ID.

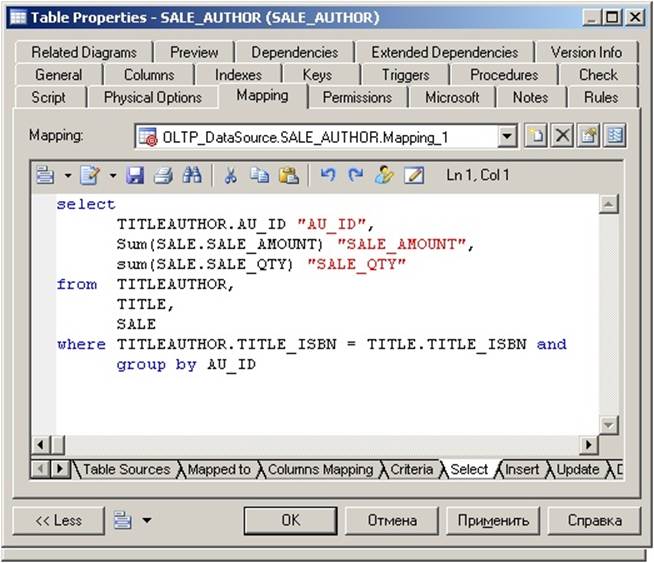

· На вскладке Select посмотрие команду SQL.

Определение отображения

Генерировать скрипт извлечения данных

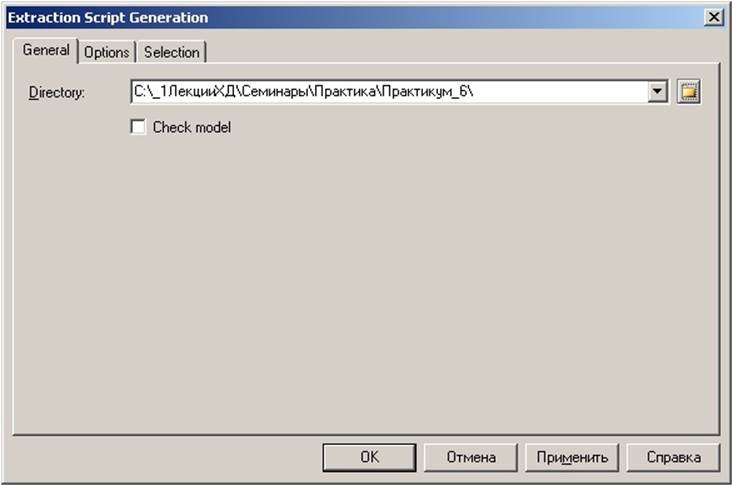

· Выберитепунктменю Database->Generate Extraction Script.

· Сгенерируйте скрипт.

· Посмотрите команду SQL.

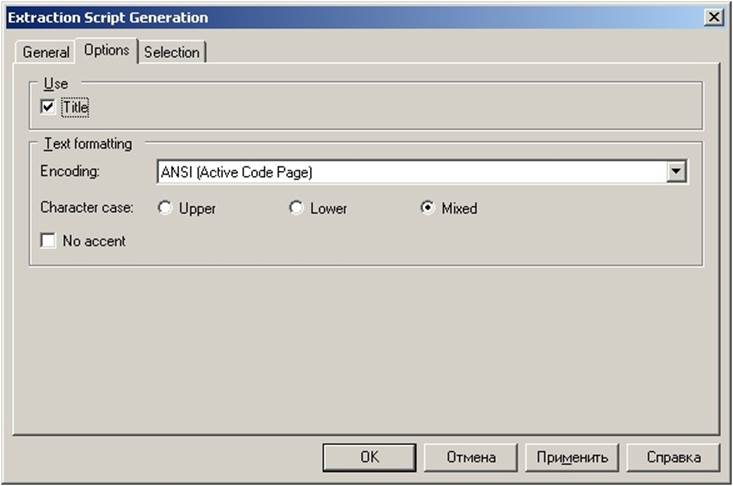

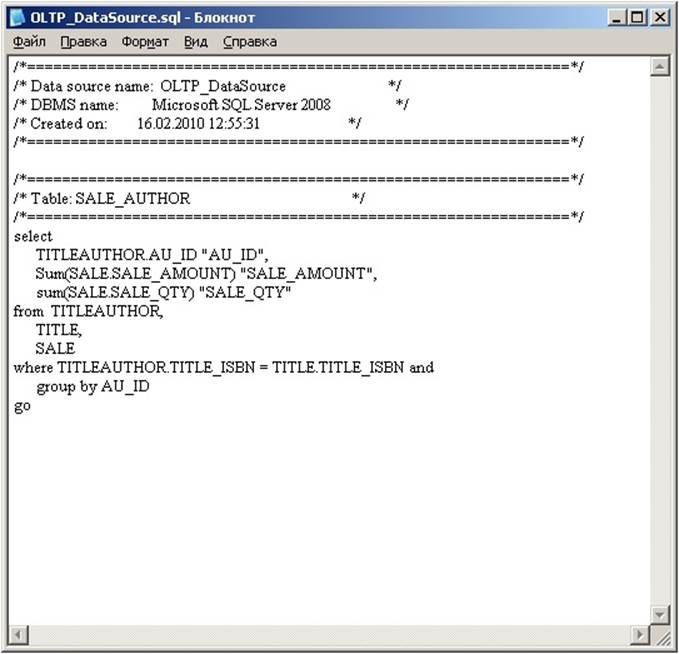

Генерация скрипта извлечения данных

Создание многомерных объектов

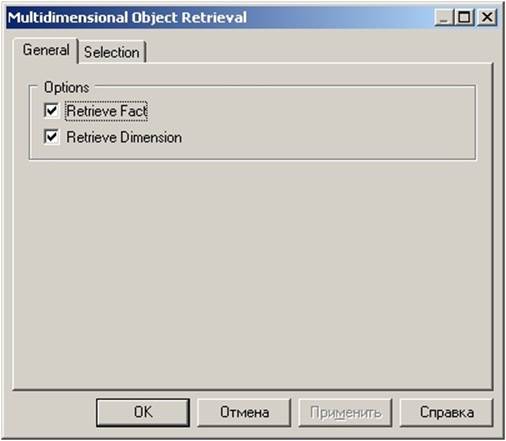

· Выберите Tools->MultiDimension ->Retrieve Multidimensional Objects. ОК

· Новый источник данных создается для отображения данных в кубы данных.

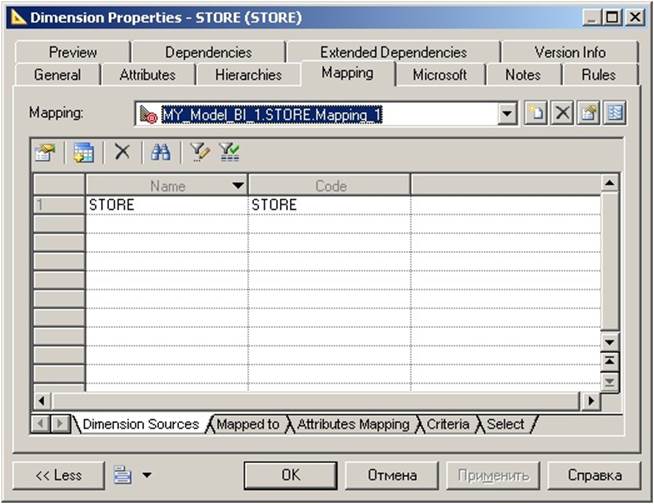

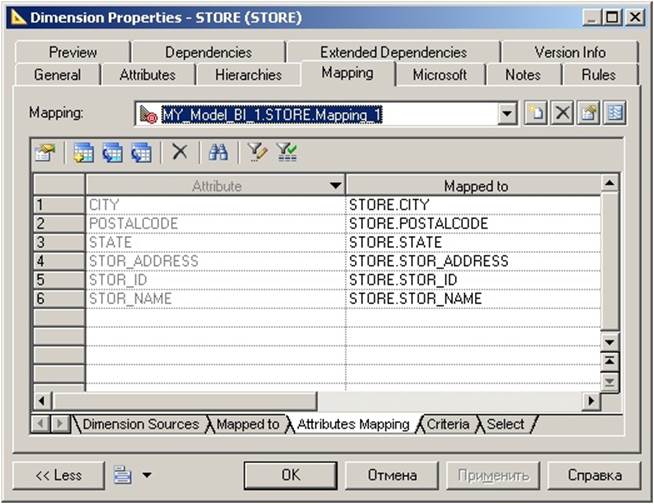

· Изучите отображение измерения STORE на источник данных.

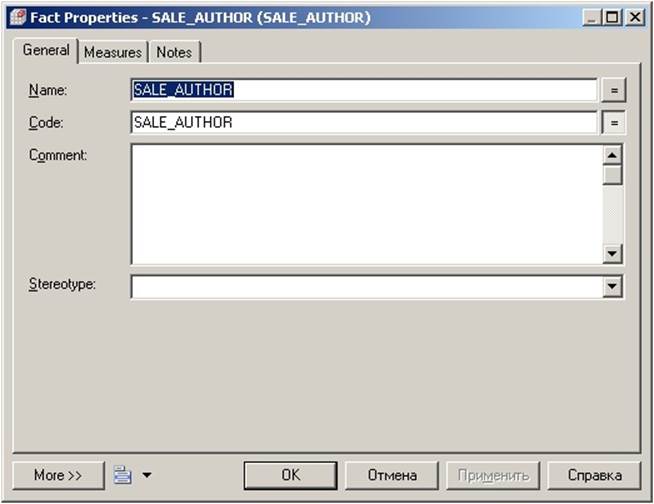

· Изучите отображение таблицы фактов SALE_AUTHOR на источники данных.

Создание многомерных объектов

Создание кубов данных

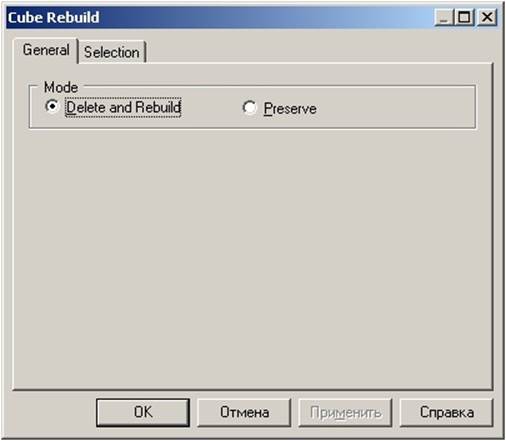

· Выберите Tools->MultiDimension->Rebuild Cubes. ОК

o Подчиненные таблицы (SALE и SALE_AUTHOR) становятся таблицами фактов.

o Родительские таблицы (TITLE, STORE и AUTHOR) становятся таблицами измерений.

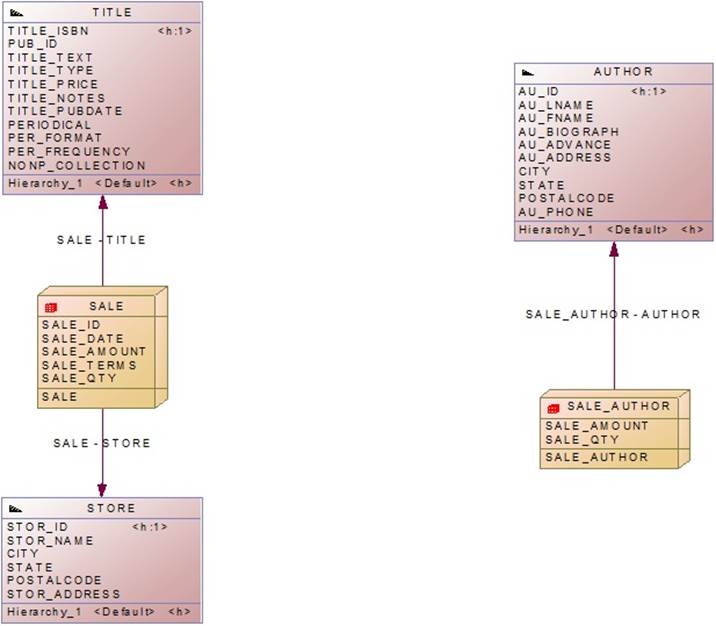

Создание кубов данных

Отображение кубов данных на источники данных

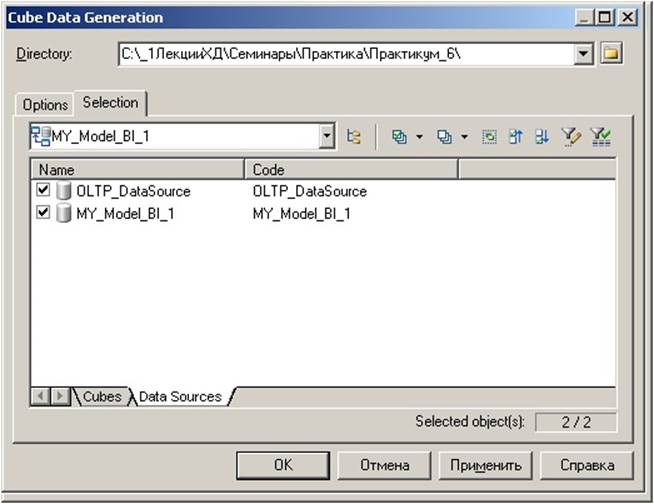

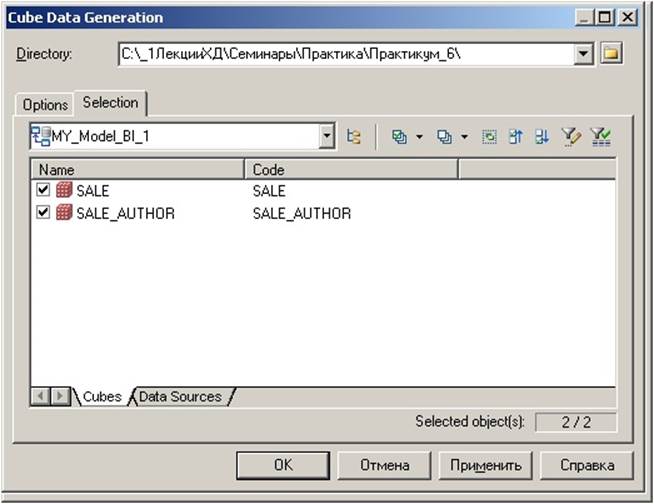

Генерация кубов данных

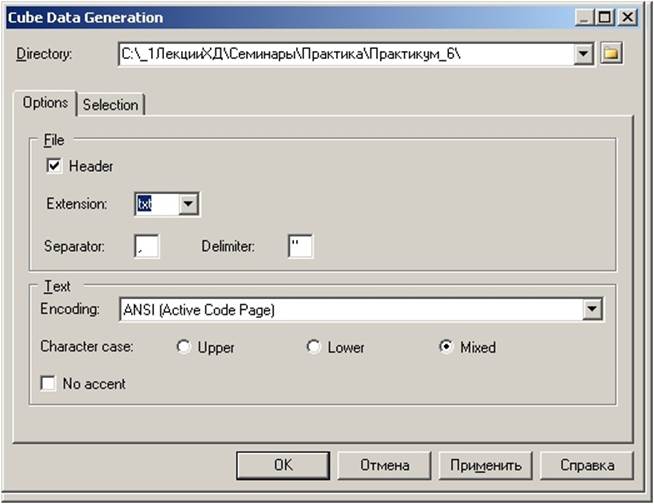

· Выберите Tools->Generate Cube. ОК

· Кубы данных созданы.

Генерация кубов данных

Контрольные вопросы

1. Что усвоено из лабораторной работы?

2. Что такое многомерные диаграммы?

3. Что такое куб данных?
